金属 3D プリント後に高精度の組み立てを実現するにはどうすればよいですか?{0}

1. 設計の最適化: アセンブリエラーが発生する前に阻止します。
動的補償と許容差の分布
印刷プロセスの特性 (たとえば、SLM 精度 ± 0.05 mm、EBM ± 0.1 mm) に基づいて、3D モデルの段階で組み立て公差の余地を残しておきます。例えば、航空機エンジンのタービンブレードとディスクが接する面は、公差±0.02mm以内に収める必要があります。 「横伸縮」機能を使用すると、印刷時の素材の収縮（例えばチタン合金の収縮率は約0.8％）を補うことができます。 VoxelDance Engineering シミュレーション ソフトウェアは、Guangzhou Ruitong Additive Manufacturing Company が歯科インプラントの変形補正を改善するのに役立ちました。これにより、位置決めリングの変形量を0.3mmから0.1mm以内に抑え、組立精度の問題を解決しました。
標準化されたインターフェースとモジュール設計
USB インターフェース接続やレゴ スタイルのほぞ穴とほぞ構造などの従来の接続方法を使用して、組み立てを簡単にします。{0}たとえば、OpenRC F1 レーシング モデルには標準化されたインターフェイスがあり、ユーザーがタイヤやテール フィンなどの部品を簡単に交換できます。複雑な構造の場合は、より小さな個別の部品 (ロボット アームのジョイント、リンク、シェルなど) に分割し、個別に印刷して組み立てることができます。これにより、後で修正したりアップグレードしたりすることが容易になります。
最適化とフェイスダウン印刷スプライシングのサポート-
スプライスする必要がある表面を印刷の基礎として使用し、最初のレイヤーの平坦性を利用してスプライスをより正確にします。たとえば、2 つの半円形モデルを印刷する場合、下向きにすると、ステッチがレイヤリングの影響を受けにくくなります。-格子や円錐状のサポートで接触面積を減らすと、後で剥がしやすくなります。たとえば、316L ステンレス鋼で作られたアイテムは、チェッカーボード スキャン技術と輪郭オフセット スキャンを使用して、表面の粗さを Ra12 μm から Ra3.2 μm に低減します。
2. プロセス管理：印刷設定を正確に管理
エネルギー密度の最適化
レーザー出力、スキャン速度、層の厚さを変更することで、溶融池の形状を調整できます。これは、球状化や不完全な融合などの問題を防ぐのに役立ちます。たとえば、チタン合金 Ti6Al4V のエネルギー密度は 60 ～ 120 J/mm3 に維持する必要があります。パワーが小さすぎたり、速度が速すぎたりすると、層間の接着力が十分に強くならない場合があります。エネルギー密度が高すぎると、熱応力亀裂が発生する可能性があります。
空気をきれいにし、温度を適切に保つ

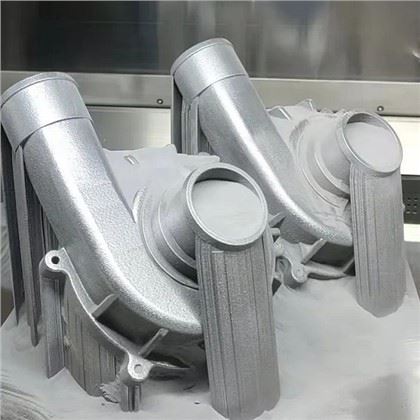

金属の酸化を防ぐために、各段階で高純度のアルゴンまたは窒素ガス（酸素濃度が 0.1% 未満）が追加されます。{0}たとえば、AlSi10Mg アルミニウム合金を印刷する前に基板を 150 ～ 200 度に予熱すると、熱応力が低下し、反りを防ぐことができます。また、マルチビーム協調走査技術を使用すると、入熱が均一に分散され、残留応力が低下する可能性があります。
オンラインでモニタリングし、クローズドループでフィードバックを提供する
赤外線温度計、溶融プール カメラ、その他のセンサーを使用して、印刷中に温度フィールドと溶融プールの形状をリアルタイムで監視しました。たとえば、ある企業は AI アルゴリズムを利用して溶融プールの幅の変化を調べ、レーザー出力を自動的に変更し、気孔率を 0.5% から 0.1% 未満に下げて、材料の密度を大幅に高めています。
3.-後処理技術: 表面を改善し、形状を維持します。
熱処理により材料内部の応力を取り除きます。
チタン合金をアルゴン中で 800 度で 2 時間加熱するようなアニーリングは、印刷中に蓄積される残留張力を取り除き、組み立て中の歪みを防ぐことができます。焼き入れと焼き戻しを使用すると、高強度部品をより硬く丈夫にすることができます。-熱間静水圧プレス (HIP) で処理されたニッケル-ベースの高温-合金部品はその一例です。密度はほぼ100%となり、疲労強度は30%以上向上しました。
機械による精密加工と表面処理
CNC 加工: ベアリングの合わせ面などの機能面の場合は、0.1 ～ 0.3 mm のスペースを残してください。 5- 軸リンケージ CNC 工作機械を使用して、平面度 0.02 mm と粗さ Ra3.2 の正確な要件を達成します。
電解研磨は、電気化学原理を使用してアルミニウム合金部品の表面の小さな凹凸を除去するプロセスです。これにより、表面粗さが Ra6 μ m から Ra0.2 μ m に低下し、部品の耐腐食性を高める不動態層が形成されます。
Al₂O3やガラスビーズを高速で表面に叩きつけるサンドブラスト処理により、残った粉を取り除き、表面の均一性を高めます。たとえば、ある企業はサンドブラストを使用して 3D プリントされたチタン合金インプラントの表面粗さを Ra1.6 μm に調整しました。これにより、骨細胞の接着が促進されました。{3}}
シミュレーションによる変形補正
VoxelDance Engineering などのソフトウェアを使用して、印刷プロセス全体をシミュレートし、状況がどのように変化するかを推測し、補正用のモデルを作成できます。たとえば、ある企業では、航空エンジンの燃料ノズルのシミュレーション調整後の部品の変形を 0.5 mm から 0.05 mm に削減し、組み立てクリアランスを 80% 均一化しました。
4. 物事をまとめる計画を​​立てる: すべてが正しいことを定期的に確認する
非常に硬いものを組み立てるためのプラットフォーム
高剛性の基盤、正確な伝達およびガイド システム、統合設計を使用して、アセンブリの同軸度に対する機器の変形の影響を軽減します。-例えば、人型ロボットのモーター組立ラインでは、システムのミスを減らすために環境適応設計（温度を一定に保つなど）が採用されています。
視覚的な位置決めと力制御のためのアセンブリ
高精度ビジョン システムを追加すると、ステーターやローターなどの重要な部品の位置と方向がわかり、組み立て中の間違いを補うことができます。{0}同時に、統合された力制御センサーが端部に配置され、さまざまな方向の力とトルクの変化をリアルタイムで監視し、「柔軟な挿入」を可能にします。たとえば、ある企業では、力制御技術を採用して、モーターアセンブリと押圧力の変化を±5N以上に抑え、ベアリングの破損を防ぎます。
閉ループでのフィードバックとデータを追跡する能力
組み立てプロセス中に圧力、変位、トルク、その他の要素に関するデータをリアルタイムで収集し、それらを所定のプロセスウィンドウと比較します。何か問題が発生した場合、システムは自動的に警報を発したり、措置を講じたりします。たとえば、ある企業は人型ロボットのモーターごとに個別の組立プロセス記録を作成し、統計的プロセス管理 (SPC) と品質トレーサビリティを提供し、バッチの一貫性を 99.9% 以上に高めています。
5. 業界の事例と今後の動向
航空宇宙分野
GE アビエーションは、LEAP エンジン用の燃料ノズルを印刷するために SLM テクノロジーを採用しています。 20枚を1枚にまとめることで25%軽くなり、耐久性は5倍になります。印刷パラメータの最適化とCNC精密機械加工の組み合わせ制御により、その組立精度は±0.01mmです。
医療用インプラントの分野
Johnson&Johnson DePuy Synthes では、3D プリントされたチタン合金寛骨臼カップを使用し、電解研磨により表面を Ra0.8 μ m 以下の滑らかな状態に保ちます。これと多孔質の構造設計により、骨の発達が 40% スピードアップされます。
